Anillos planos tipo A para sellado de válvulas: especificaciones, límites y guía de selección

2026,10,19

Los anillos planos tipo A manejan aproximadamente el 70% de los sellos de válvulas generales en servicio limpio, y lo hacen al costo unitario más bajo de cualquier geometría de sello de carburo de silicio, pero solo dentro de cuatro límites de servicio que la mayoría de las RFQ nunca establecen. El material rara vez es el punto débil. La geometría es. Un anillo plano no tiene característica de autoalineación, por lo que hereda todos los errores en la carcasa en la que se encuentra, y los compradores que descubren esto después de la primera fuga generalmente culpan a algo incorrecto.

Esta guía cubre lo que realmente puede sellar un anillo plano, las cuatro condiciones que deberían empujarlo a optar por un perfil convexo o escalonado y cómo redactar una especificación lo suficientemente estricta para sobrevivir a la inspección entrante.

1. ¿Qué sellan realmente los anillos planos tipo A y dónde está su límite estricto?

Un anillo plano tipo A sella manteniendo dos caras traslapadas en contacto a lo largo de una banda anular completa, de modo que el rendimiento se determina por la planitud de la cara, la carga de la cara y la lubricidad del medio, no solo por la dureza. La dureza evita que la cara se desgaste. La planitud evita que se escape.

La geometría es deliberadamente sencilla: caras superpuestas paralelas, sin escalón, sin corona, sin ranura. No hay nada con lo que alinearse, que es exactamente la razón por la que se instala en segundos y castiga un cuerpo de bomba desgastado o un vástago que se sale.

Qué ofrece el carburo de silicio sinterizado sin presión (SSiC):

Densidad 3,10–3,15 g/cm³ con porosidad abierta inferior al 0,1%

Dureza Vickers 2400–2800 HV: más duro que el carburo de tungsteno, aproximadamente 9 en la escala de Mohs

Resistencia a la flexión 400–450 MPa en calidad estándar; los grados de alta resistencia alcanzan los 680 MPa

Temperatura de servicio −50 °C a 1200 °C en el aire

Conductividad térmica ~120 W/m·K frente a un CTE de ~4,0 × 10⁻⁶/K: una combinación que le otorga tolerancia al choque térmico y que la alúmina no puede igualar

Tolerancia de mecanizado ±0,005 mm, acabado de la cara de sellado Ra 0,1 µm o mejor

Cuatro condiciones en las que un anillo plano deja de ser la respuesta:

Presión diferencial superior a ~20 bar con ciclo térmico. La carga frontal es desigual y la banda se levanta en un borde. Un anillo escalonado tipo C distribuye la carga sobre dos hombros y soporta más de 40 bar.

Desviación del vástago o del eje superior a 0,05 mm TIR. Nada en un anillo plano corrige la desalineación angular. Un anillo convexo tipo B se autocentra durante la instalación.

Funcionamiento en seco o lubricación marginal. SSiC contra SSiC no tiene depósito en la cara. Por debajo de aproximadamente 0,2 µm de película, el calor se comprueba en cuestión de minutos y las grietas comienzan en el borde interior.

Sólidos superiores a ~100 µm o medios que cristalizan. Sin canal de desechos ni ranura en espiral: las partículas se alojan y separan las caras.

Parámetro	Tipo A plano	Tipo B convexo	Tipo C escalonado
Geometría de la cara	Banda traslapada paralela	Corona elevada, autocentrante.	Hombro de dos etapas
Techo de presión práctico	20 barras	25 barras	40 barras+
Tolerancia a la desalineación	0,05 mm TIR	0,15 mm TIR	0,08 mm TIR
Deber típico	Sellos de válvulas generales, cuerpos de bombas estándar.	Compresores químicos, agitadores.	Bombas de alta presión, reactores.
Costo unitario relativo	1,0×	1,3–1,5×	1,8–2,2×

Los techos asumen medios limpios, entre 20 y 90 °C y caras correctamente cargadas. Empuja cualquiera de ellos y el techo cae rápidamente.

✅ En pocas palabras: la elección del perfil es una decisión de geometría, no de material: por encima de 20 bar, más de 0,05 mm de desviación o en funcionamiento en seco, cambie el tipo de anillo antes de mejorar la calidad.

2. ¿Cómo se especifican los sellos generales de las válvulas para que pasen la inspección entrante?

Escriba la especificación alrededor de la interfaz de sellado, no el número de pieza: la planitud, el acabado, la condición del borde y el material de acoplamiento deciden si los sellos de válvula generales mantienen su velocidad de prueba o lloran desde el primer día. Un dibujo que dice "50×30×10" no le dice nada al proveedor sobre si la pieza funcionará.

Envíe cinco cosas con la RFQ:

Un dibujo dimensional con el diámetro interior del asiento, el diámetro exterior/diámetro interior del anillo y la altura de la pila, además de la tolerancia en la profundidad del asiento, que es donde se esconden la mayoría de los errores de pila.

Material de la cara de acoplamiento y su acabado: SSiC, alúmina, carburo de tungsteno o acero inoxidable

Medios, concentración y contenido de sólidos.

Presión, rango de temperatura y con qué frecuencia la válvula realiza ciclos.

El estándar de prueba que aceptará: API 598, ISO 5208 o API 682 para bombas.

En ese último punto, sea específico sobre la tarifa. Las válvulas cerámicas con asiento metálico normalmente cumplen con la norma ISO 5208 Clase D, no con la Clase A. La Clase A es una afirmación de asiento blando. Solicite la tarifa por escrito antes de comparar cotizaciones, porque un proveedor que cotiza la Tarifa A para un asiento de cerámica le está diciendo que no leyó las especificaciones.

Cuatro cheques entrantes detectan la mayoría de los lotes malos:

Planicidad en un plano óptico: no más de una banda luminosa a lo largo de la banda de sellado, que mide menos de 0,3 µm

Termine con el perfilómetro a Ra ≤ 0,1 µm y observe la dirección de lapeado, no solo el número.

Condición del borde a 10×: un chaflán demasiado afilado se astilla durante la instalación, un chaflán demasiado ancho reduce el ancho de la cara por debajo de 1,5 mm y el anillo no puede soportar su carga.

Tinte penetrante en una muestra por lote: el SSiC es frágil y aquí se ve una grieta en el subsuelo mucho antes de que se convierta en una fuga.

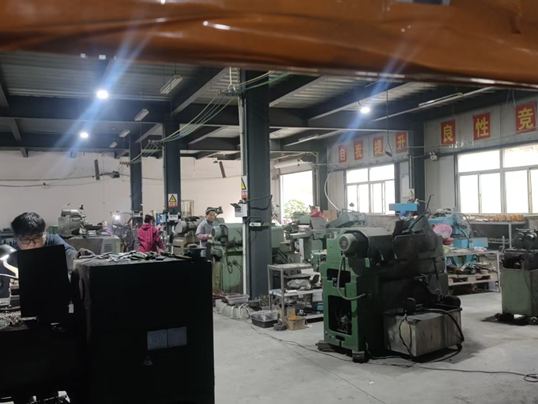

Para los compradores que se abastecen por volumen, QZY Seals ejecuta un mínimo de 500 piezas en tamaños estándar y 50 piezas en perfiles personalizados, con informes de inspección del primer artículo y certificados de material a nivel de lote. Fuyang Qinzhiyu Fine Porcelain Products Co., Ltd. ha estado prensando y sinterizando estos anillos en Anhui desde 2019 y envía un informe dimensional con cada lote, lo que resulta útil cuando su propio cliente solicita trazabilidad y usted no tiene nada para ofrecer.

Dos hábitos de adquisición que vale la pena mantener: pedir un lote de muestra y ejecutarlo hasta que falle en lugar de juzgar un solo anillo, y arreglar el dibujo antes de escalar, porque un cambio de perfil después del herramental es donde los programas OEM pierden su cronograma.

✅ En pocas palabras: especifique la planitud, el acabado, el ancho del chaflán y la tasa de prueba; un proveedor que no puede cotizar esos cuatro por escrito tampoco puede retenerlos.

Preguntas frecuentes

P: ¿Pueden los anillos planos tipo A reemplazar los sellos de grafito de carbono en una válvula de agua? R: Sólo por encima de 80 °C o en servicio abrasivo. El grafito de carbono sobrevive a un breve funcionamiento en seco; SSiC no. Por debajo de 80 °C en agua limpia, el carbono contra el SiC es el par más indulgente, y cambiarlo por cerámica sin cambiar el plan de descarga acorta la vida útil.

P: ¿Cuál es un plazo de entrega realista para un anillo plano personalizado en pequeñas cantidades? R: Planifique de 3 a 4 semanas para un nuevo perfil: de 5 a 7 días para la revisión del dibujo y el mecanizado en verde, de 7 a 10 días para la sinterización y el lapeado, y luego la inspección. Los tamaños estándar en stock se envían en 3 a 7 días. Cualquiera que prometa 10 días en una nueva geometría se está saltando la etapa de lapeado que establece la planitud.

P: ¿Suministran piezas de sellado generales fuera del anillo de sellado? R: Sí. QZY Seals produce asientos de acoplamiento, manguitos de cojinete, émbolos cerámicos y otras piezas de sellado generales que se asientan en el mismo conjunto, de modo que el anillo y su contracara se traslapan como un par coincidente. Las contracaras no coincidentes son la segunda causa más común de vida útil corta del sello después de un error de instalación.
